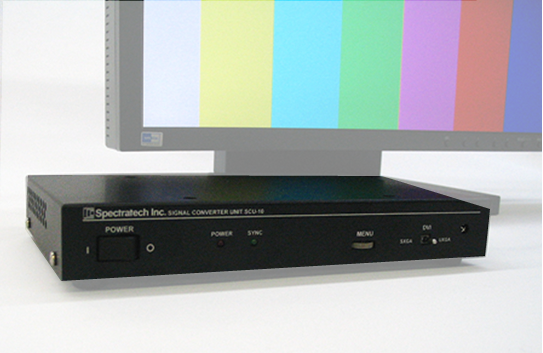

モデルSCU-10は、標準を大きく逸脱したアナログ・ビデオ信号を、市販の液晶モニタで表示できる様にフォーマット変換 するユニットです。
DVI入力付きで、UXGAおよびSXGAに対応した液晶モニタと併用できます。

モダリティの映像出力を、市販のカラーLCDモニタに接続しようとした場合に起きる諸問題をクリアします。

• ● モニタを繋ぎ変えた途端、何も映らなくなった。　確かに信号は来ているのだか・・・・？
  ⇒ そのモダリティの映像出力は、特殊なフォーマットです。　モニタが同期できないので画面に何も映らないのです。
• ● まん丸な絵のはずなのに楕円に映る。　画面の一部しか映らない。
  ⇒ アスペクト比が失われたのです。　また、入力画像の寸法とモニタのイメージサイズの関係が崩れているのです。
  SCU-10 は 1:1 や 16:9 などアスペクト比を確認して、モニタに反映できます。　また、信号を解析する事で 入力画像のサイズを計算できるので、画像全体を画面一杯に表示できます。
• ● モノクロ画像を表示させようと入力しても、緑か赤か青色でしか映らない。
  ⇒ カラーLCDモニタは、RGB全部に同じ信号を加えて初めてモノクロで映ります。　しかし、モダリティから信号は1つだけです。　 SCU-10の入力にその信号を繋げば、カラーLCDモニタでモノクロ画面を表示できます。

機能と特長

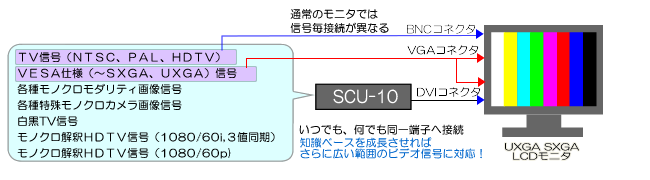

• ◆信号処理は1系統、入力チャンネルは2系統
  信号入力はBNCコネクタとVGAコネクタの2CHあり、同時に両方の入力に信号を加えられます。
  本器は、入力信号の有無によって自動的にCHを選択します。　従って、モダリティからの信号が、 SXGA信号からNTSC信号に変わったとしても、画面はスムーズに切換わります。
• ◆アナログ入力 ⇒DVI出力
  デジタル入力専用のLCDモニタであっても、モダリティからのアナログ信号を画面に表示できます。
• ◆成長型知識ベースを内蔵
  本器は、多数の特殊なビデオ・フォーマットを知識ベースとして持っていて、入力が来るとそのフォーマットを分析して、 最適な知識ベースに基づいてDVI信号に変換します。
  出荷時の知識データでは、正しい画像を得られない場合は、ユーザが知識ベースを成長させることができます。
• ◆全てをOSDメニューで行なう
  ユニットの設定や操作は、画面にメニューを呼び出して行います。
  アナログ信号を取扱う器械ですが、調整用のつまみは一切ありません。
